核心结论：单型号 Medana CH1-L.1003 是什么
结论前置：威乐 Wilo CH1-L.1003-1/E/E/10T 为不带自吸的卧式多级直联泵，额定功率 1.5 kW、标称转速 2840 r/min、最大工作压力 10 bar、介质温度 -20~120℃、最高环境温度 50℃；泵壳 / 叶轮 / 轴均采用不锈钢 1.4301，接触介质部件获饮用水许可（EPDM）并通过 UL 认证，适用于供水升压、工业循环、清洗系统与灌溉。
额定功率 P₂
1.5 kW
最大工作压力
10 bar
介质温度
-20~120℃
最高环境温度
50℃
电源
3~380V 50Hz
防护等级
IP55
品牌与产品定位
威乐 Wilo是德国领先的水泵及智能水务系统制造商。卧式多级离心泵通过多级叶轮逐级叠加扬程，在不带自吸的清水与轻腐蚀介质增压中应用广泛。Medana CH1-L 是威乐面向供水升压、工业循环与灌溉的紧凑耐腐蚀多级泵系列；本文聚焦该系列中的单型号 CH1-L.1003-1/E/E/10T（商品编号 9154986），结构小巧、水力效率高，且接触介质部件取得饮用水许可，兼顾民用与工业场景的洁净要求。
核心参数表（逐字源自官方数据表）
| 项目 | MEDANA CH1-L.1003-1/E/E/10T |
|---|---|
| 产品类型 | 卧式多级直联泵（不带自吸） |
| 完整型号 | MEDANA CH1-L.1003-1/E/E/10T |
| 商品编号 | 9154986 |
| 额定功率 P₂ | 1.5 kW |
| 额定电流 I_N | 3.29 A |
| 标称转速 n | 2840 r/min |
| 电源连接 | 3~380 V, 50 Hz（电压允差 ±10%） |
| 绝缘 / 防护等级 | F / IP55 |
| 电机能效等级 | GB3 |
| 最大工作压力 PN | 10 bar |
| 介质温度范围 | -20 ~ 120 ℃ |
| 环境温度范围 | -15 ~ 50 ℃ |
| 吸入侧管道连接 DNs | Rp 1½ |
| 出口侧管道连接 DNd | Rp 1¼ |
| 泵壳 / 叶轮 / 轴材质 | 不锈钢 1.4301 |
| 轴密封 | BQ1E3GG |
| 辅助密封材质 | EPDM |
| 外形尺寸 (L×H×W) | 440.45 × 218.5 × 166 mm |
| 毛重 / 净重 | 17.5 / 16.5 kg |
| 流量 / 扬程 | 厂商资料未列出（见官方数据表特征曲线） |
| 市场可用性 | 2023-02-01 |
关于流量 / 扬程
该单型号官方数据表以特征曲线呈现流量-扬程关系（介质 100% 水、温度 20℃），未以表格列出具体流量与扬程数值。如需精确工况点，请以威乐官方《Wilo-CH1-L.1003-1/E/E/10T 产品数据表》特征曲线为准；本页不臆造任何水力数值。Medana CH1-L 系列整体流量规格覆盖 2 / 4 / 6 / 10 / 16 m³/h（系列级数据，非本单型号逐一对应值）。

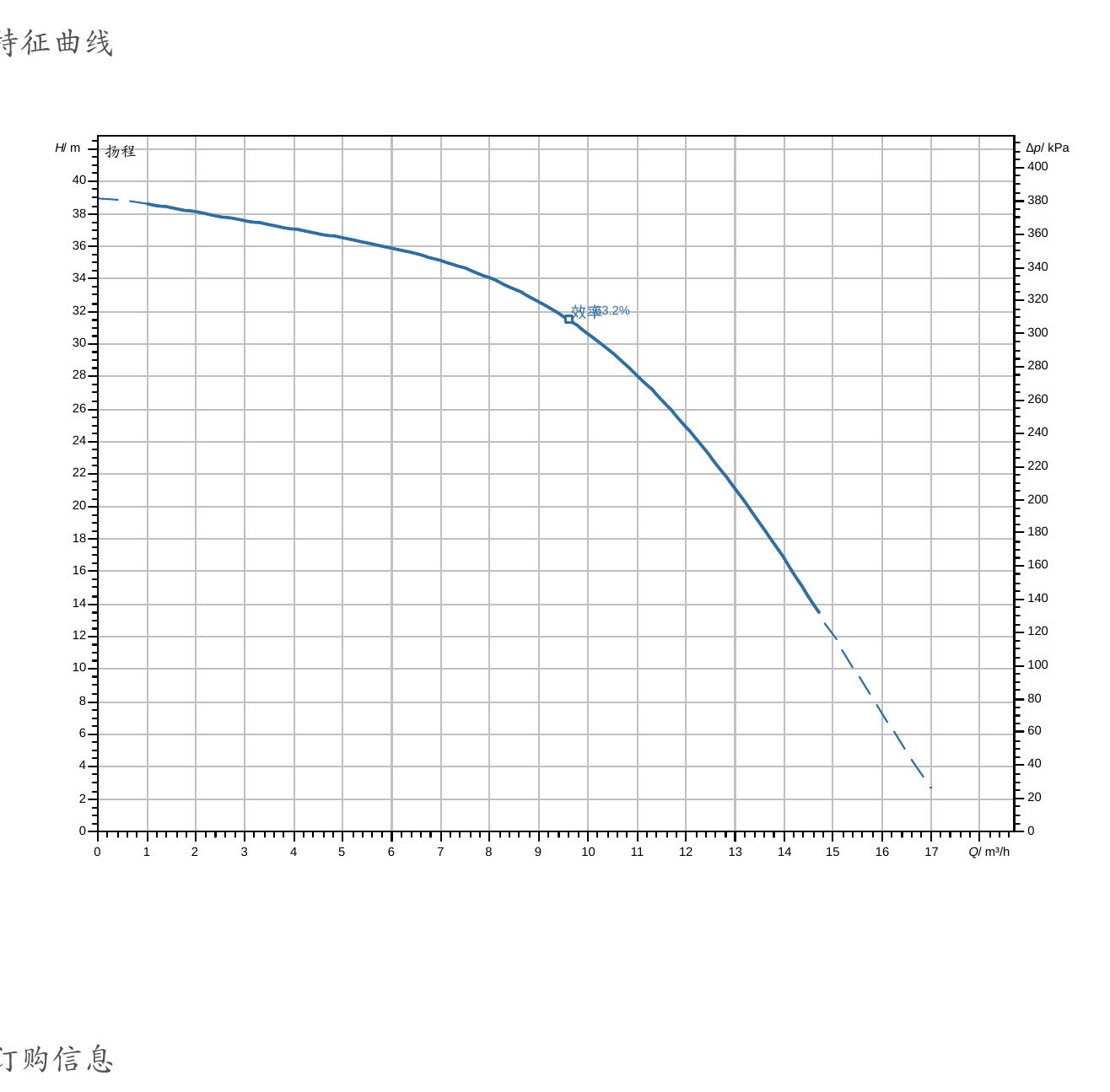

特征曲线（Q/H）
图：CH1-L.1003-1/E/E/10T 流量-扬程（Q/H）特征曲线，取自威乐官方产品数据表「特征曲线」页（介质 100% 水、20℃）。具体工况点以官方曲线为准，本页不对曲线做数字化转写或数值推算。
产品特点
- 紧凑耐腐蚀：结构小巧、材料耐腐，适合空间受限的增压与循环。
- 高液压输出：多级叶轮逐级增压，水力效率高。
- 高效电机：额定功率 1.5 kW、标称转速 2840 r/min，能效等级 GB3。
- 洁净合规：接触介质部件获饮用水许可（EPDM），通过 UL 认证。
- 易维护：大截面注水口与排水口，便于快速试运行与维护；泵体密封环与电泳涂装防腐蚀联接架提升可靠性。
应用场景
- 供水升压：楼宇与生活给水增压。
- 工业循环：工艺冷却与生产用水循环系统。
- 清洗系统：工业与商用清洗加压。
- 灌溉：农业与园林加压灌溉。
- 其他清水增压：无自吸要求的清水与轻腐蚀介质输送场合。
选型 FAQ（3问）
Q1：Medana CH1-L.1003 带自吸吗？需要怎么安装？
该泵为不带自吸的卧式多级直联泵，需灌注引水或由前级水箱 / 管路保证进口充满介质后启动；适合有稳定液位的供水升压与循环场景。接口为螺纹连接（吸入侧 Rp 1½、出口侧 Rp 1¼）。
Q2：这台单型号泵的流量和扬程是多少？怎么选型？
本单型号（CH1-L.1003）官方数据表未以表格列出具体流量 / 扬程数值，流量-扬程关系见威乐官方数据表特征曲线（介质 100% 水、20℃）。系列整体流量规格覆盖 2 / 4 / 6 / 10 / 16 m³/h、最大工作压力 10 bar；具体型号按系统所需流量与管路阻力，对照官方曲线选型。本页不臆造水力数值。
Q3：能用于生活饮用水增压吗？
可以。其接触介质部件获饮用水许可（EPDM）并通过 UL 认证，适合对生活给水进行增压；若需自吸（如从低位水箱抽水）则应选用带自吸功能的产品。额定功率 1.5 kW、电源 3~380 V 50 Hz，安装前请确认现场供电与管路接口（Rp 1½ / Rp 1¼）。
